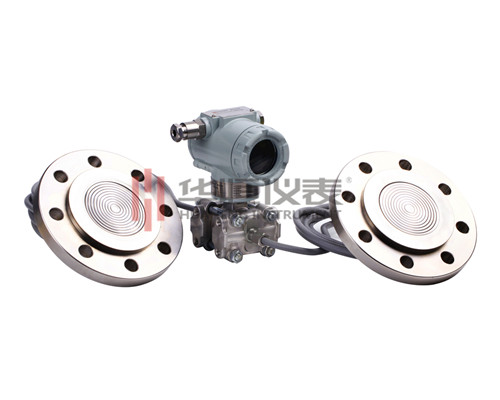

SMT3151HT超高溫壓力/差壓變送器選型規格表
| 型號 | 變送器類型 | ||
|
3151HTGP 3151HTDP |
超高溫差壓變送器 超高溫遠傳壓力變送器 |
||
| 代號 | 量程范圍 | ||
|
4 5 6 7 8 |
0-4.0～40kPa(0-400～4000mmH2O) 0-20～200kPa(0-2000～20000mmH2O) 0-70～700kPa(0-0.7～7kgf/cm2) 0-210～2100kPa(0-2.1～21kgf/cm2) 0-700～7000kPa(0-7.0～70kgf/cm2) |
||
| 代號 | 輸出形式 | ||
| SF | 線性輸出4-20mAdc+HART信號，現場全功能按鍵 | ||
| F | MODBUS-485信號 | ||
| 代號 | 非遠傳側結構材料 | ||
| 法蘭（接頭） | 排氣/排液閥 | 隔離膜片 | |
| 22 | 316不銹鋼 | 316不銹鋼 | 316不銹鋼 |
| 23 | 316不銹鋼 | 316不銹鋼 | 哈氏合金C |
| 24 | 316不銹鋼 | 316不銹鋼 | 蒙乃爾 |
| 25 | 316不銹鋼 | 316不銹鋼 | 鉭 |
| 33 | 哈氏合金C | 哈氏合金C | 哈氏合金C |
| 35 | 哈氏合金C | 哈氏合金C | 鉭 |
| 代號 | 遠傳裝置 | ||
| H1 | 一個高溫遠傳裝置 | ||
| H2 | 二個高溫遠傳裝置 | ||
| 代號 | 可選件 | ||
| M1 | 0～.... 線性指示表頭 | ||
| M4 | LCD多功數顯能表頭 | ||
| B1 | 管裝彎支架 | ||
| B2 | 盤裝彎支架 | ||
| B3 | 管裝平支架 | ||
| Da | 隔爆型ExdⅡBT5 Gb | ||
| Fa | 本安型 ExiaIICT4/T5/T6Ga; （防爆證編號：CE15.2354X） | ||
選型舉例：SMT3151HTDP4S22H2M4B3 0~20KPa
1199EFWA50AABDL03H00
1199EFWA50AABDL03L00
代表一臺差壓式超高溫變送器含二個美標的2吋150LB插入式的高溫遠傳裝置，毛細管長度3米,插入筒長度100mm,具體法蘭尺寸及選型情況參見1199EFW型插入式遠傳裝置法蘭規格圖以及選型規格表
備注：高溫遠傳裝置參見用戶連接部分與1199EFW型插入筒式遠傳裝置選型規格表相同，用1199EFW型插入筒式遠傳裝置選型規格表進行選型即可。
