在我們的生活、生產過程中很多時候都需要對流體的流量進行測量，在生活在水、氣的流量測量以及控制生產過程中的工作狀況，衡量設備的效率和經濟核算的重要指標。作為最為常見的流量計產品，目前孔板流量計的使用頻率還是相當高的。

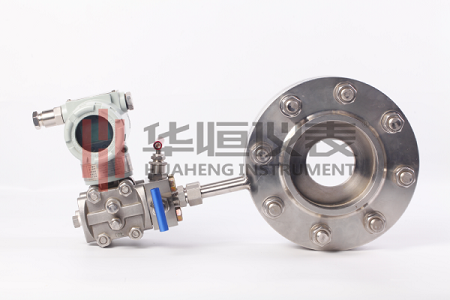

　　確切來說孔板流量計是一整套流量測量裝置，是一個流量測量系統，它包括標準孔板、引壓管、三閥組、差壓變送器、流量積算儀等等，若是用于氣體、蒸汽流量的測量，還應加裝壓力變送器和溫度傳感器。



　　1、標準孔板這是整個流量系統的核心，標準孔板的結果標準化程度較高，根據GB/2624和ISO5167標準文件來對標準孔板進行設計、加工、檢測，原理及理論研究非常成熟。標準孔板就是在管道中安裝一個固定的阻擋體，它中間開一個小孔，當流體流過這個開孔橫截面時，就會發生流束的收縮，這時流體的流動速度加快，壓力降低，在阻擋體前后產生一個較大的壓力差。這個壓力差隨流量變化，流量越大，差壓越大，因此，通過測量這個壓力差就可以推算出流量的大小，這個過程叫節流過程，其中造成流束收縮的元件我們就稱之為標準孔板。



　　2、差壓變送器這是將標準孔板產生的差壓值轉換成標準電信號的轉換器。在標準孔板設計時，設計計算書上的參數之一就是流量計的差壓值，我們根據設計書上的參數選擇合適的差壓變送器。選擇差壓變送器需要知道如下的參數：差壓值;介質;介質的工作壓力;介質的工作溫度等。



　　3、流量積算儀流量積算儀是將差壓變送器傳輸過來的電信號計算成流量大小并顯示出來。一般可對各種液體、蒸汽、天然氣、一般氣體等流量參數進行測量顯示、累積計算、報警控制、變送輸出、數據采集及通訊。



　　4、孔板的取壓方式標準孔板的取壓方式有很多種，包括角接取壓、法蘭取壓等等，最為常見的取壓方式是環室取壓，即在孔板兩側安裝前后環室，并由法蘭將環室、孔板、墊片緊固在一起。



　　5、附件孔板流量計的安裝附件主要有：冷凝器、截止閥、三閥組，引壓管(一般采用φ18×2無縫鋼管)。此外，孔板流量計在對蒸汽流量或氣體流量進行測量時，我們建議盡量進行溫壓補償，因此，在整個測量裝置中應添加用于壓力測量的壓力變送器和溫度測量的溫度變送器，目前溫度變送器使用最多的是熱電阻。



　　西安華恒儀表自動化儀表生產廠家，作為西部主要的工業自動化過程控制儀表的制造商，擁有核心的自主傳感器和智能電路板兩項自主研發生產技術，不僅核心所有產品的核心部件技術完全自主-自控，華恒儀表自動化儀表生產的壓力變送器，差壓儀表測量變送器，密度計，熱電偶，防腐熱電阻，差壓液位計，精度也在不斷的提高，自主設計生產的金屬電容式傳感器和硅原理傳感器，精度均由0.2級提高到0.1級，作為壓力，差壓儀表測量，密度，測量在西部主要的供應生產商，微新疆，青海，甘肅，寧夏，等地區，眾多項目提供獨立設計,提供產品高效優質,性能穩定,測量精度高,價格適中的巨大優勢的自動化過程儀表。
