產品簡介： |
|
投入式液位變送器是基于所測液體靜壓與該液體液位高度成正比的原理，采用擴散硅或陶瓷電容敏感元件，將靜壓轉成電信號。經過溫度補償和線性校正。轉換成4-20mADC標準電流信號輸出。
投入式靜壓液位變送器的傳感器部分可直接投入到液體中，變送器部分可用法蘭或支架固定，安裝使用極為方便。
產品特點：
穩定性好，精度高，性能/價格比高。
直接投入到被測介質中，安裝使用相當方便。
固態機構，無可動部件，高可靠性，使用壽命長。
寬范圍的溫度補償具有電源反相極性保護及過載限流保護。
|
|
|
技術性能及指標： |
 |
使用對象：液體液位
測量范圍：見選型規格表
輸出信號： 4～20mA dc.輸出，疊加HART協議數字信號（兩線制）
電 源： 外部供電24V dc.，電源范圍12V～45V
負載特性：詳見右圖；
|
|
|
溫度范圍： |
電子線路板工作在：-40～85℃；
敏感元件工作在：-40～85℃；
儲存溫度：-40～85℃；
帶數字顯示：-25～75℃（運行）；
：-40～85℃（無損壞）；
相對濕度：0～95%；
超壓極限：施加2~5倍的.大量程的壓力變送器不損壞；
容積變化量：小于0.16cm3；
阻尼：時間常數在0.1～32.0s之間可調；
啟動時間：3s，不需預熱；
外殼材料：不銹鋼(1Cr18Ni9Ti)；
防護等級：IP68。
|
|
|
應用及選型： |
|
主要應用于城市給排水、水庫、河流、海洋、儲油罐及石油、化工、電廠等部門的水位及其敞開式容器液體測量，這是工礦企業工業過程檢測控制系統中理想的液位變送儀表。 |
|

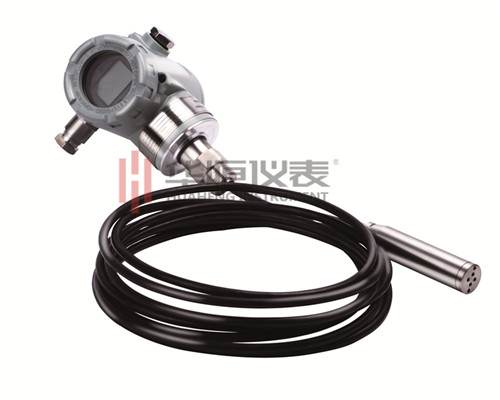

SMT3151投入式液位變送器
|
型號 |
變送器類型 |
|
3151TR |
投入式液位變送器 |
|
代號 |
量程范圍 |
005
…
050
…
500
…
2000 |
0～0.5m(0～4.9kPa)
…
0～5.0m(0～49)kPa
…
0～50m(0～490)kPa
…
0~200m（0～1.96）MPa |
|
代號 |
輸出形式 |
|
E |
線性輸出4-20mAdc |
|
SF |
線性輸出4-20mAdc+HART信號，現場全功能按鍵 |
|
F |
MODBUS-485信號 |
|
代號 |
測量方式 |
|
01 |
普通傳感器接液方式（纜式） |
|
02 |
陶瓷電容式防堵式（纜式） |
|
03 |
氣體導壓式（非接觸） |
|
05 |
普通傳感器接液方式（桿式） |
|
06 |
陶瓷電容式防堵式（桿式） |
|
代號 |
安裝方式 |
A
B
C |
無安裝支架
帶安裝支架
法蘭安裝（注明法蘭規格） |
|
代號 |
結構材料 |
|
投入裝置 |
隔離膜片 |
|
22 |
316不銹鋼 |
316不銹鋼 |
|
23 |
316不銹鋼 |
哈氏合金C |
|
24 |
316不銹鋼 |
蒙乃爾 |
|
代號 |
外殼材料 |
導線管入口尺寸 |
|
A |
低銅鋁合金聚氨酯涂層 |
M20×1.5 |
|
B |
低銅鋁合金聚氨酯涂層 |
1/2-14 NPT |
|
C |
不銹鋼 |
M20×1.5 |
|
D |
不銹鋼 |
1/2-14 NPT |
|
0 |
無接線外殼 |
|
|
代號 |
可 選 件 |
|
M1 |
0～.... 線性指示表頭 |
|
M4 |
LCD多功數顯能表頭 |
|
Da |
隔爆型ExdIIBT5Gb;（防爆證編號：CE16.1163） |
|
Fa |
本安型 ExiaIICT4/T5/T6Ga; （防爆證編號：CE15.2354X） |
選型舉例：2088TR10E01A22Da 0~1m
